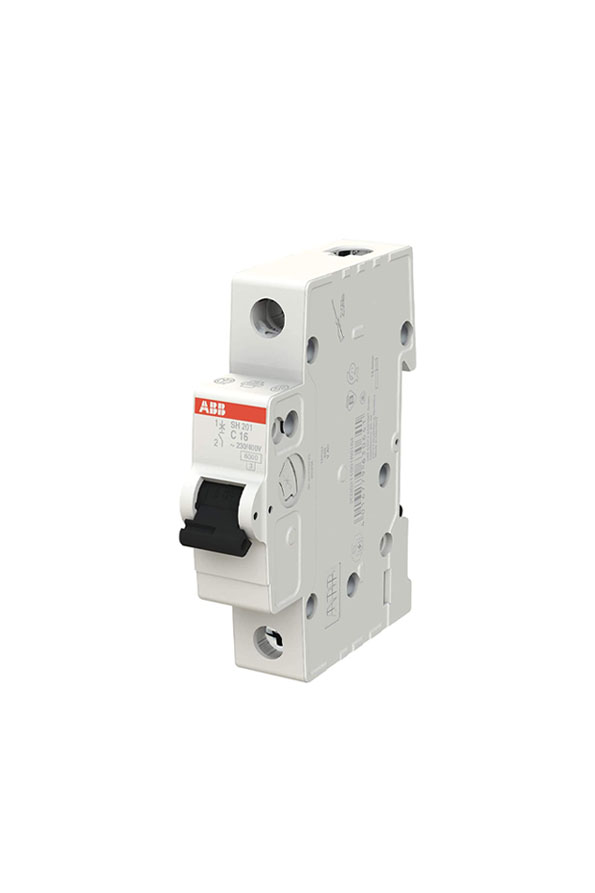

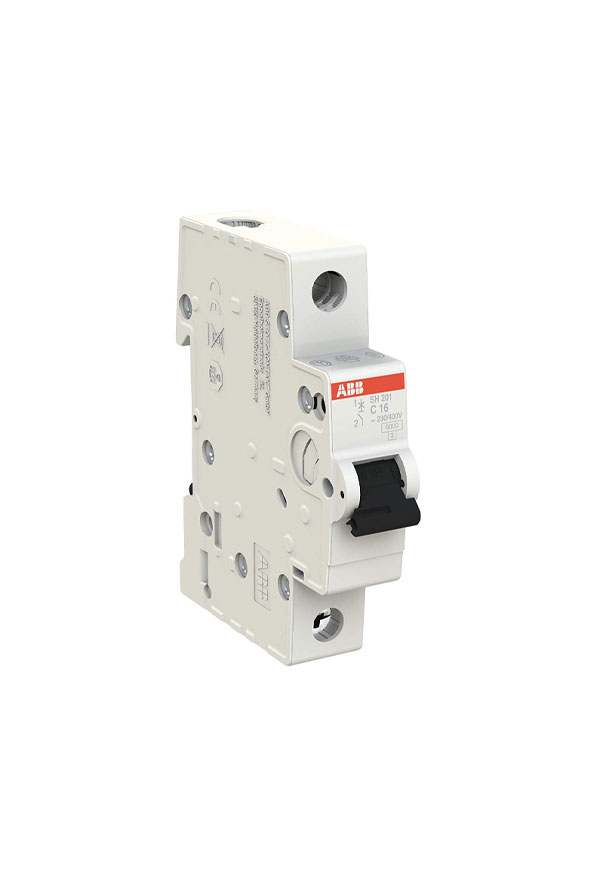

ABB 2CDS 211 001 R0164 SH201 C 16A Otomatik Sigorta

Toptan alımlar için mesaj bölümünden iletişime geçip özel fiyat alabilirsiniz. Sürekli alımlarınız olacak ise bayimiz olabilirsiniz.

Teknik Özellikler

Standartlar:IEC/EN 60898-1

Açma Karakteristiği:C

Anma Gerilimi (U r ):230 V AC

Nominal Çalışma Gerilimi:acc. IEC 60898-1 230 / 400 V AC'ye göre

Çalışma Gerilimi:Maksimum (Tolerans dahil) 253 V AC
Minimum 12 V AC

Nominal İzolasyon Gerilimi (U i ):acc. IEC/EN 60664-1'e göre 440 V

Nominal Darbe Dayanım Gerilimi (U imp ):4 kV 2000 m'de 5 kV Deniz Seviyesinde 6,2 kV

Dielektrik Test Gerilimi:50/60 Hz, 1 min: 2 kV

Giriş Voltajı Türü:AC

Anma Akımı (I n ):16 bir

Nominal Kısa Devre Kapasitesi (I cn ):(AC) 6 kA (230/400 V AC) 6 kA

Nominal Koşullu Kısa Devre Akımı (I nc ):(230 V) 6 kA
(400 V) 6 kA

Nominal Frekans (f):50 / 60 Hz

Güç kaybı:Kutup Başına Nominal Çalışma Koşullarında 2,5 W 2,5 W

Güç Kaynağı Bağlantısı:Keyfi

Temas Pozisyon Göstergesi:AÇIK KAPALI

Enerji Sınırlama Sınıfı:3

Elektriksel Dayanıklılık:20000 AC çevrimi

Mekanik Dayanıklılık (N endu ):20000 döngü

Kutup sayısı:1

Korumalı Direk Sayısı:1

Aşırı Gerilim Kategorisi:III

Ürün yelpazesi:SH200

Sıkma Torku:2 N·m

Aktüatör Tipi:aç/kapat

Vidalı Terminal Tipi:Kafes Terminali

Aktüatör İşaretleme:G / Ç

Aktüatör Malzemesi:Yalıtım Grubu II, Siyah, Yapışmaz

Ev materyalleri:Yalıtım Grubu II, RAL 7035

DIN Rayına Montaj:TH35-15 (35 x 15 mm Montaj Rayı) acc. IEC 60715
TH35-7.5'e göre (35 x 7,5 mm Montaj Rayı) acc. IEC 60715'e göre

Montaj konumu:Hiç

Önerilen Tornavida:Pozidriv 2

Mevcut Aksesuarlar:Numara

Bağlantı Kapasitesi:İletken 25 / 25 mm² Yüksüklü
Esnek 0,75 ... 16 mm²
Esnek 0,75 ... 16 mm²
Sert 0,75 ... 25 mm²
Örgülü 0,75 ... 25 mm²

Kurulum Boyutu:acc. DIN 43880 1'e göre

Terminal Tipi:Vidalı

Terminaller çevre Ortam hava sıcaklığı:

İşletme -25 ... +55 °C
Depolama -40 ... +70 °C

Referans Ortam Hava Sıcaklığı:30 °C

Koruma derecesi:IP20
Kapaklı Muhafaza IP40

Kirlilik derecesi:2

Çevre koşulları:55 °C / %90-96
ve 25 °C / %95-100 ile 28 döngü

Titreşimlere Dayanım acc. IEC 60068-2-6'ya göre:

5g, 5 ... 150 ... 5 Hz'de 20 döngü 0,8 In yük ile

Şok Direnci acc. IEC 60068-2-27'ye göre:

25g / 2 şok / 13 ms
