Cihaz uygulaması

Dağıtım

Seri

Acti 9

Ürün adı

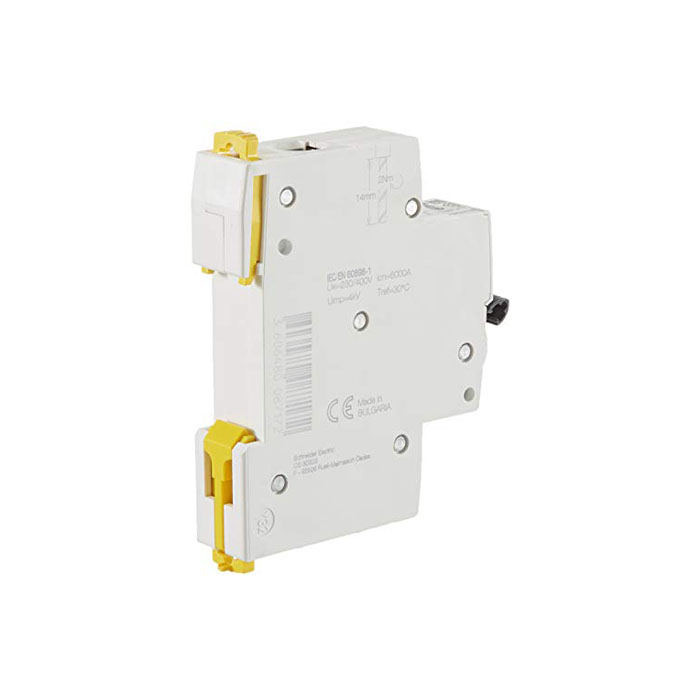

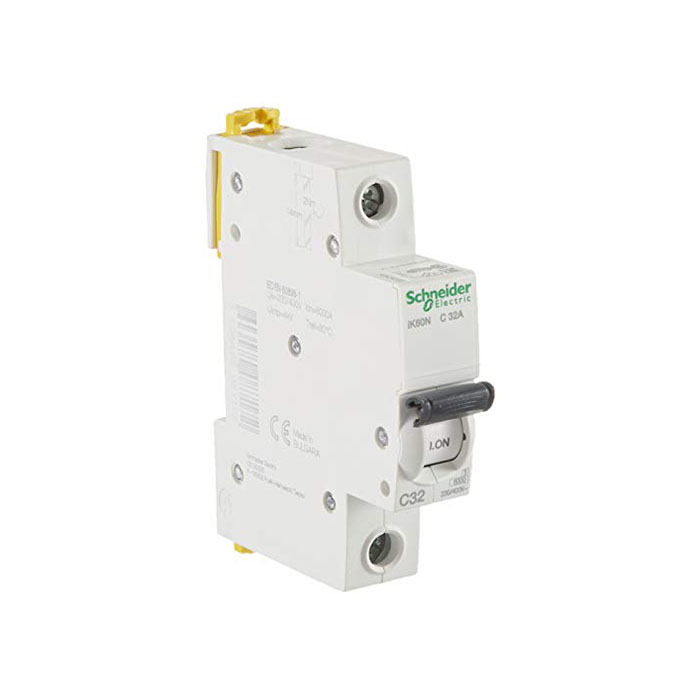

Acti9 iK60

Ürün ya da bileşen tipi

Minyatür devre kesici

Ürün grubu

IK60N

Kutup tanımı

1P

Korumalı kutupların sayısı

1

[In] nominal akım

32 A -de 30 °C

Şebeke tipi

AC

Açma birimi teknolojisi

Termik Manyetik

Eğim kodu

C

Kesme kapasitesi

6000 A Icn -de 230 V AC 50/60 Hz 'e uygunEN/IEC 60898-1

Yalıtıma uygunluk

Evet 'e uygunEN/IEC 60898-1

Standartlar

EN/IEC 60898-1

Şebeke frekansı

50/60 Hz

Manyetik açma limiti

5...10 x In

[Ics] nominal hizmet kesme kapasitesi

6000 A 100 % 'e uygunEN/IEC 60898-1 - 230 V AC 50/60 Hz

Sınırlama sınıfı

3 'e uygunEN/IEC 60898-1

[Ui] nominal yalıtım voltajı

440 V AC 50/60 Hz 'e uygunEN/IEC 60898-1

[Uimp] nominal darbe dayanım voltajı

4 kV 'e uygunEN/IEC 60898-1

Kontak konum göstergesi

Yok

Kontrol tipi

Geçiş

Cihaz üzerii sinyalizasyon

AÇIK/KAPALI göstergesi

Montaj Tipi

Takılabilir

Montaj desteği

DIN rayı

9 mm vida adımı

2

Yükseklik

85 mm

Genişlik

18 mm

Derinlik

78,5 mm

Ürün ağırlığı

100 g

Renk

Beyaz

Mekanik dayanıklılık

20000 cycles

Elektrik dayanıklılığı

10000 cycles

Kilitleme seçenekleri tanımı

Kilitleme cihazı

Bağlantılar - terminaller

Tünel tipi terminal (üst veya alt) 1…25 mm² sert
Tünel tipi terminal (üst veya alt) 1…16 mm² esnek

Tel sıyırma uzunluğu

14 mm için üst veya alt baglanti

Sıkma torku

2 N.m üst veya alt

Toprak kaçağı koruması

Yok

IP koruma derecesi

IP20 'e uygunIEC 60529

Kirletme derecesi

2 'e uygunEN/IEC 60898-1

Aşırı gerilim kategorisi

III

Nominal çalışma ortam sıcaklığı

-25…60 °C

Depolama ortam koşulları

-40…85 °C
