seri

Acti 9

ürün adı

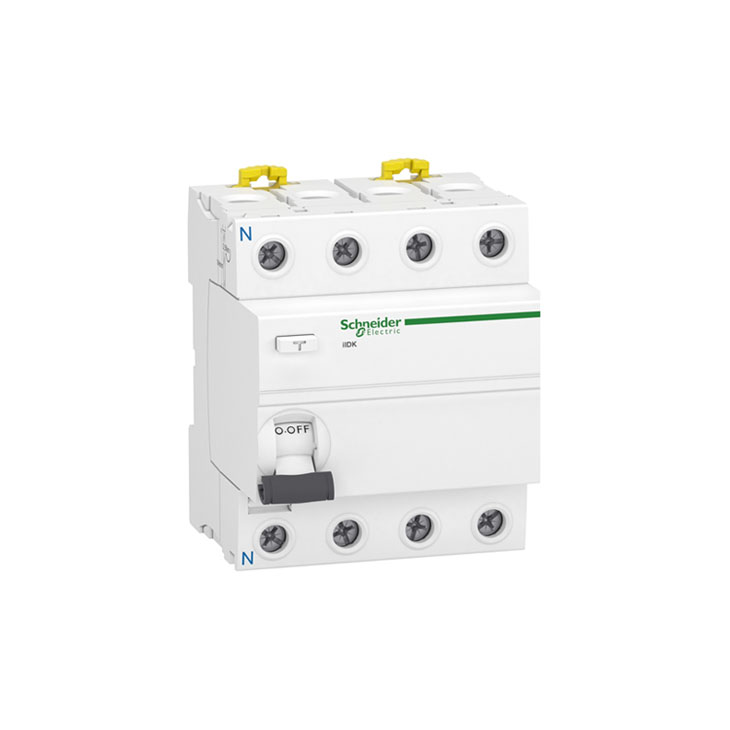

Acti 9 iID K

ürün ya da bileşen tipi

Residual current circuit breaker (RCCB)

cihaz kısa adı

IID K

kutup açıklaması

4P

nötr konum

Sol

[In] nominal akım

40 A

ağ tipi

AC

toprak kaçağı hassasiyeti

300 mA

toprak kaçağı koruması zaman gecikmesi

Anlık

toprak kaçağı koruma sınıfı

Type AC

kalite etiketleri

VDE

sistemde cihazın yeri

Çıkış

ağ frekansı

50/60 Hz

[Ue] nominal çalışma voltajı

380...415 V AC 50/60 Hz

rezidüel akım açma teknolojisi

Gerilim bağımsız

hominal kesme ve kapama kapasitesi

Im 500 A
Idm 500 A

nominal koşullu kısa devre akımı

Ile gL63 : Inc 4,5 kA
Ile K60 : Inc 6 kA
Ile C60 : Inc 6 kA

[Ui] nominal yalıtım voltajı

440 V AC 50/60 Hz

[Uimp] nominal darbe dayanım voltajı

4 kV

kontak konum göstergesi

Yok

kontrol tipi

Geçiş

yerel sinyalleme

Açma göstergesi

montaj modu

Takılabilir

montaj desteği

DIN rayı

9 mm vida adımı

8

yükseklik

85 mm

genişlik

72 mm

derinlik

69 mm

ürün ağırlığı

0.37 kg

renk

Beyaz

mekanik dayanıklılık

5000 cycles

elektrik dayanıklılığı

2000 cycles AC-1

kilitleme seçenekleri açıklaması

Kilitleme cihazı

bağlantılar - terminaller

Tünel tipi terminaller, üst veya alt esnek kablo(lar) 1...25 mm² maks
Tünel tipi terminaller, üst veya alt halkalı ve esnek kablo(lar) 1...25 mm² maks
Tunnel type terminals, top or bottom rigid wire(s) 1...35 mm² max

tel sıyırma uzunluğu

16 mm (üst veya alt)

sıkma torku

3.5 N.m (üst veya alt)

standartlar

EN/IEC 61008-1

IP koruma derecesi

IP40 for modular enclosure conforming to IEC 60529
IP20 e uygunIEC 60529

kirletme derecesi

2

elektromanyetik uyumluluk

8/20 µs impulse withstand, 200 A conforming to EN/IEC 61008-1

çalışma için ortam hava sıcaklığı

-5...60 °C

depolama için ortam hava sıcaklığı

-40...85 °C
