cihaz uygulaması

Dağıtım

seri

Acti 9

ürün adı

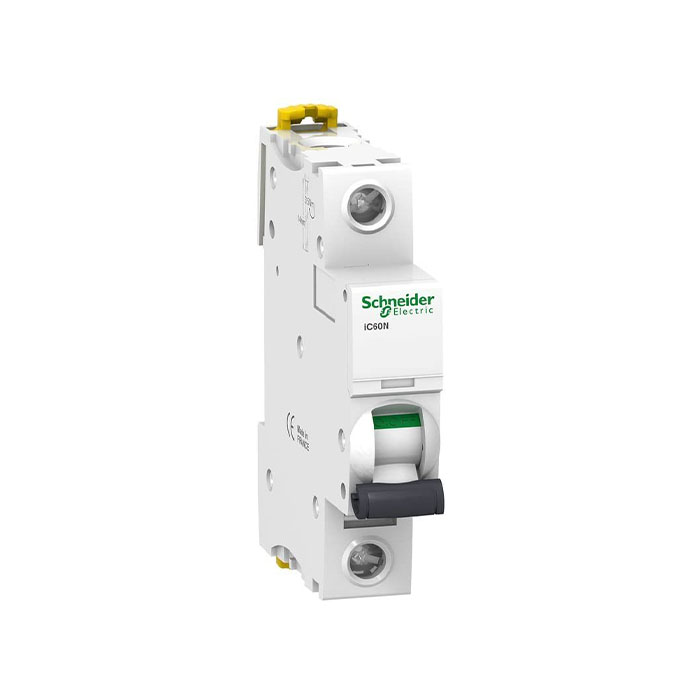

Acti9 iC60

Ürün ya da bileşen tipi

Minyatür devre kesici

Ürün grubu

IC60N

Kutup tanımı

1P

korumalı kutupların sayısı

1

[In] nominal akım

2 A

Şebeke tipi

DC
AC

açma birimi teknolojisi

Termik Manyetik

eğim kodu

C

kesme kapasitesi

6000 A Icn -de 230 V AC 50/60 Hz 'e uygunEN/IEC 60898-1
50 kA Icu -de 12...60 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
50 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
50 kA Icu -de 100...133 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
10 kA Icu -de 60...72 V DC 'e uygunEN/IEC 60947-2
15 kA Icu -de 12...60 V DC 'e uygunEN/IEC 60947-2

kullanım kategorisi

Kategori A 'e uygunEN 60947-2
Kategori A 'e uygunIEC 60947-2

yalıtıma uygunluk

Evet 'e uygunEN 60898-1
Evet 'e uygunEN 60947-2
Evet 'e uygunIEC 60898-1
Evet 'e uygunIEC 60947-2

Standartlar

EN 60898-1
IEC 60898-1
EN 60947-2
IEC 60947-2

kalite etiketleri

NF

Tamamlayıcı

Şebeke frekansı

50/60 Hz

manyetik açma limiti

8 x In +/- % 20

[Ics] nominal hizmet kesme kapasitesi

50 kA 100 % 'e uygunEN 60947-2 - 12...60 V AC 50/60 Hz
50 kA 100 % 'e uygunEN 60947-2 - 220...240 V AC 50/60 Hz
50 kA 100 % 'e uygunIEC 60947-2 - 12...60 V AC 50/60 Hz
50 kA 100 % 'e uygunIEC 60947-2 - 220...240 V AC 50/60 Hz
50 kA 100 % 'e uygunIEC 60947-2 - 100...133 V AC 50/60 Hz
50 kA 100 % 'e uygunEN 60947-2 - 100...133 V AC 50/60 Hz
6000 A 100 % 'e uygunEN 60898-1 - 230 V AC 50/60 Hz
6000 A 100 % 'e uygunIEC 60898-1 - 230 V AC 50/60 Hz
10 kA 100 % 'e uygunEN 60947-2 - 72 V DC
10 kA 100 % 'e uygunIEC 60947-2 - 72 V DC
15 kA 100 % 'e uygunEN 60947-2 - 12...60 V DC
15 kA 100 % 'e uygunIEC 60947-2 - 12...60 V DC

sınırlama sınıfı

3 'e uygunEN 60898-1
3 'e uygunIEC 60898-1

[Ui] nominal yalıtım voltajı

500 V AC 50/60 Hz 'e uygunEN 60947-2
500 V AC 50/60 Hz 'e uygunIEC 60947-2

[Uimp] nominal darbe dayanım voltajı

6 kV 'e uygunEN 60947-2
6 kV 'e uygunIEC 60947-2

kontak konum göstergesi

Evet

Kontrol tipi

Geçiş

Cihaz üzerii sinyalizasyon

Açma göstergesi

Montaj Tipi

Sabit

montaj desteği

DIN rayı

comb busbar dağıtım bloğu uyumluluğu

Üst veya alt: EVET

9 mm vida adımı

2

Yükseklik

85 mm

Genişlik

18 mm

Derinlik

78,5 mm

Ürün ağırlığı

0,215 kg

renk

Beyaz

Mekanik dayanıklılık

20000 cycles

elektrik dayanıklılığı

10000 cycles

bağlantılar - terminaller

Tek terminal (üst veya alt) 1…25 mm² sert
Tek terminal (üst veya alt) 1…16 mm² esnek

tel sıyırma uzunluğu

14 mm için üst veya alt baglanti

sıkma torku

2 N.m üst veya alt

toprak kaçağı koruması

Yok

Ortam

IP koruma derecesi

IP20 'e uygunIEC 60529
IP20 'e uygunEN 60529

kirletme derecesi

3 'e uygunEN 60947-2
3 'e uygunIEC 60947-2

aşırı gerilim kategorisi

IV

tropik iklim

2 'e uygunIEC 60068-1

bağıl nem

95 % -de 55 °C

çalışma yüksekliği

0...2000 m

Nominal çalışma ortam sıcaklığı

-35…70 °C

Depolama ortam koşulları

-40…85 °C
