seri

Compact

ürün adı

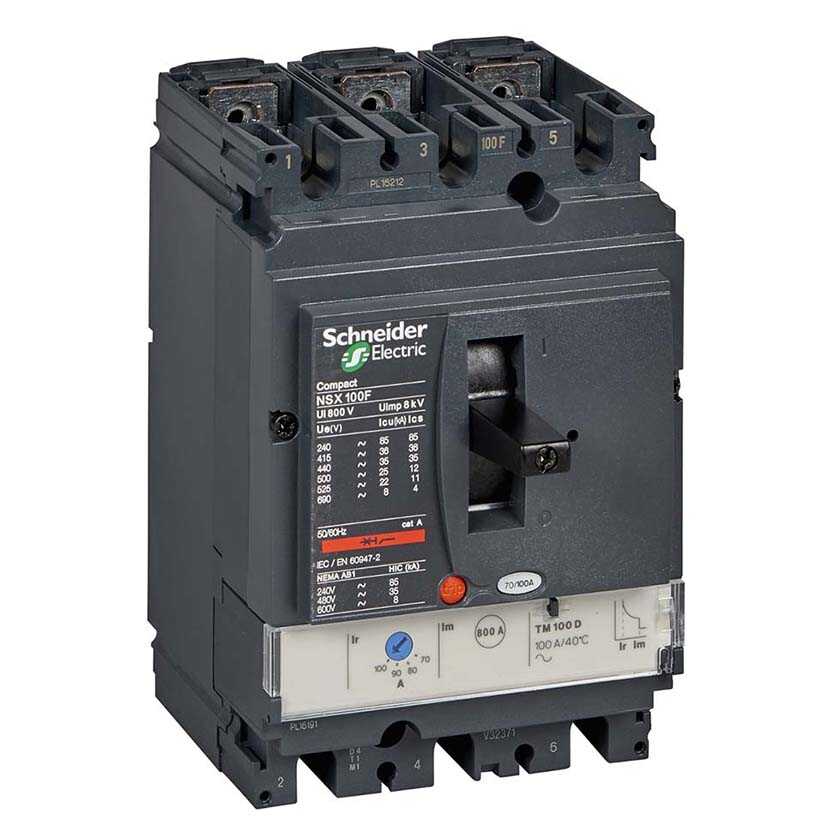

Compact NSX

Ürün serisi

ComPact NSX100...250

Ürün grubu

NSX100F

Ürün ya da bileşen tipi

Devre kesici

cihaz uygulaması

Dağıtım

Number of poles

3P

korumalı kutup açıklaması

3t

[In] nominal akım

40 A -de 40 °C

[Ue] nominal çalışma voltajı

690 V AC 50/60 Hz

Şebeke tipi

AC

Şebeke frekansı

50/60 Hz

yalıtıma uygunluk

Evet 'e uygunEN/IEC 60947-2

kullanım kategorisi

Kategori A

[Icu] rated ultimate short-circuit breaking capacity

10 kA -de 600 V AC 50/60 Hz 'e uygunUL 508
25 kA -de 480 V AC 50/60 Hz 'e uygunUL 508
85 kA -de 240 V AC 50/60 Hz 'e uygunUL 508
22 kA Icu -de 525 V AC 50/60 Hz 'e uygunIEC 60947-2
25 kA Icu -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2
35 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2
36 kA Icu -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2
8 kA Icu -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2
85 kA Icu -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2

Performance level

F 36 kA 415 V AC

açma birimi adı

TM-D

açma birimi teknolojisi

Termik Manyetik

açma birimi koruma fonksiyonları

LI

Kontrol tipi

Geçiş

Circuit breaker mounting mode

Sabit

Tamamlayıcı

[Ui] nominal yalıtım voltajı

800 V AC 50/60 Hz

[Uimp] nominal darbe dayanım voltajı

8 kV

[Ics] rated service short-circuit breaking capacity

11 kA -de 525 V AC 50/60 Hz 'e uygunIEC 60947-2
35 kA -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2
36 kA -de 380/415 V AC 50/60 Hz 'e uygunIEC 60947-2
4 kA -de 660/690 V AC 50/60 Hz 'e uygunIEC 60947-2
85 kA -de 220/240 V AC 50/60 Hz 'e uygunIEC 60947-2
12,5 kA -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2

Mekanik dayanıklılık

50000 cycles

elektrik dayanıklılığı

10000 cycles -de 690 V In
20000 cycles -de 690 V In/2
30000 cycles -de 440 V In
50000 cycles -de 440 V In/2

montaj desteği

Arka plaka

üst bağlantı

Ön

aşağı bağlantı

Ön

bağlantı aralığı

35 mm

koruma tipi

Aşırı yük koruma (termik)
Kısa devre koruması (manyetik)

açma birimi derecesi

40 A -de 40 °C

Long-time pick-up adjustment type Ir (thermal protection)

Ayarlanabilir

[Ir] long-time protection pick-up adjustment range

0,7...1 x In

Long-time protection delay adjustment type tr

Sabit

[tr] long-time protection delay adjustment range

120…400 s -de 1,5 x In
15 s -de 6 x Ir

Short-time protection pick-up adjustment type Isd

Sabit

[Isd] Short-time protection pick-up adjustment range

500 A

Short-time protection delay adjustment type tsd

Sabit

toprak kaçağı koruması

Yok

Number of slots for electrical auxiliaries

5 slot(lar)

Width (W)

105 mm

Height (H)

161 mm

Depth (D)

86 mm

Ürün ağırlığı

2,05 kg

Ortam

Standartlar

EN/IEC 60947

Ürün sertifikaları

CCC
EAC
Denizcilik

aşırı gerilim kategorisi

Class II

elektrikli şok koruma sınıfı

Sınıf II

kirletme derecesi

3 'e uygunIEC 60664-1

IP koruma derecesi

IP40 'e uygunIEC 60529

IK koruma derecesi

IK07 'e uygunIEC 62262

Nominal çalışma ortam sıcaklığı

-25…70 °C

Depolama ortam koşulları

-50…85 °C

bağıl nem

0…95 %

çalışma yüksekliği

0...2000 m değer kaybı olmadan
2000 m...5000 m değer kaybı ile
