seri

Acti 9

ürün adı

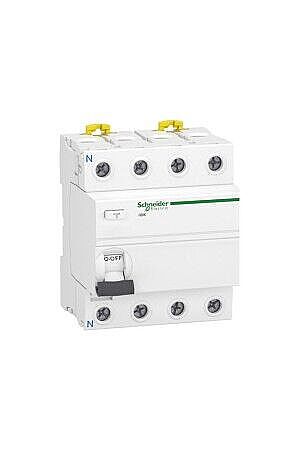

Acti9 iID K

Ürün ya da bileşen tipi

Residual current circuit breaker (RCCB)

Ürün grubu

IID K

Kutup tanımı

4P

nötr konum

Sol

[In] nominal akım

25 A

Şebeke tipi

AC

toprak kaçağı hassasiyeti

30 mA

toprak kaçağı koruması zaman gecikmesi

Anlık

toprak kaçağı koruma sınıfı

Type AC

kalite etiketleri

VDE

Tamamlayıcı

sistemde cihazın yeri

Çıkış

Şebeke frekansı

50/60 Hz

[Ue] nominal çalışma voltajı

380...415 V AC 50/60 Hz

rezidüel akım açma teknolojisi

Gerilim bağımsız

hominal kesme ve kapama kapasitesi

Idm 500 A
Im 500 A

nominal koşullu kısa devre akımı

GL63: Inc 4,5 kA
K60: Inc 6 kA
C60: Inc 6 kA

[Ui] nominal yalıtım voltajı

440 V AC 50/60 Hz

[Uimp] nominal darbe dayanım voltajı

4 kV

kesinti akımı

250 A

kontak konum göstergesi

Yok

Kontrol tipi

Geçiş

Montaj Tipi

Takılabilir

montaj desteği

DIN rayı

9 mm vida adımı

8

Yükseklik

85 mm

Genişlik

72 mm

Derinlik

69 mm

Ürün ağırlığı

0,37 kg

renk

Beyaz

Mekanik dayanıklılık

5000 cycles

elektrik dayanıklılığı

AC-1: 2000 cycles

Kilitleme seçenekleri tanımı

Kilitleme cihazı

bağlantılar - terminaller

Tünel tipi terminaller üst veya alt1…35 mm² sert
Tünel tipi terminaller üst veya alt1…25 mm² esnek
Tünel tipi terminaller üst veya alt1…25 mm² halkalı ve esnek

tel sıyırma uzunluğu

16 mm için üst veya alt baglanti

sıkma torku

3,5 N.m üst veya alt

Ortam

Standartlar

EN/IEC 61008-1

IP koruma derecesi

IP20 'e uygunIEC 60529
IP40 (modüler muhafaza) 'e uygunIEC 60529

kirletme derecesi

2

elektromanyetik uyumluluk

8/20 µs darbe dayanımı, 200 A 'e uygunEN/IEC 61008-1

çalışma için ortam hava sıcaklığı

-5…60 °C

Depolama ortam koşulları

-40…85 °C
